Двухкомпонентное покрытие «Урефлекс-13». Инструкция по нанесению
Подготовка основания
Основаниями для нанесения двухкомпонентного покрытия «Урефлекс-13» могут служить: бетон, цементная стяжка, полимочевина, металл, асфальт, дерево, ДСП, ОСП и др. В случае сомнений в качестве адгезии необходимо пробное нанесение. При выполнении работ следуйте руководству по применению, соблюдайте требования охраны труда.
Цементная стяжка, монолитный железобетон
Бетонное основание должно быть выдержано 28 дней. Цементно-песчаные и полимерцементные стяжки выдерживают до набора прочности и высыхания до остаточной влажности не более 4 масс. %. Поверхность основания должна быть сухой, прочной, шероховатой, не содержать известкового (цементного) молочка, пыли, жира и других снижающих адгезию веществ. Прочность основания на сжатие должна быть не менее 20 МПа (М200). Прочность на отрыв не менее 0,8 МПа. Перед нанесением материала поверхность должна быть очищена с помощью промышленного пылесоса и загрунтована грунтовкой «Полибонд-01» или другой подходящей грунтовкой.
Металл
Подготовку металлических поверхностей производят путем пескоструйной или дробеструйной обработки и последующего обезжиривания и обессоливания. Металлические поверхности должны быть очищены от продуктов коррозии, окалины, сварочных брызг, жировых и др. видов загрязнений по ГОСТ 9.402 или Sa 2 ½ по ИСО 8501-1:1998 и загрунтованы.
Нанесение двухкомпонентного покрытия «Урефлекс-13»
Компонент «А» покрытия «Урефлекс-13» тщательно перемешивают до полной однородности в течение 1-2 минут, поднимая со дна осадок пигментов. Особое внимание необходимо уделить материалу на стенках, днище и углах ёмкости с компонентом. При постоянном перемешивании вливают компонент «Б», тщательно перемешивают смесь до полной однородности. Время жизни материала при температуре +23 °С около 60 минут

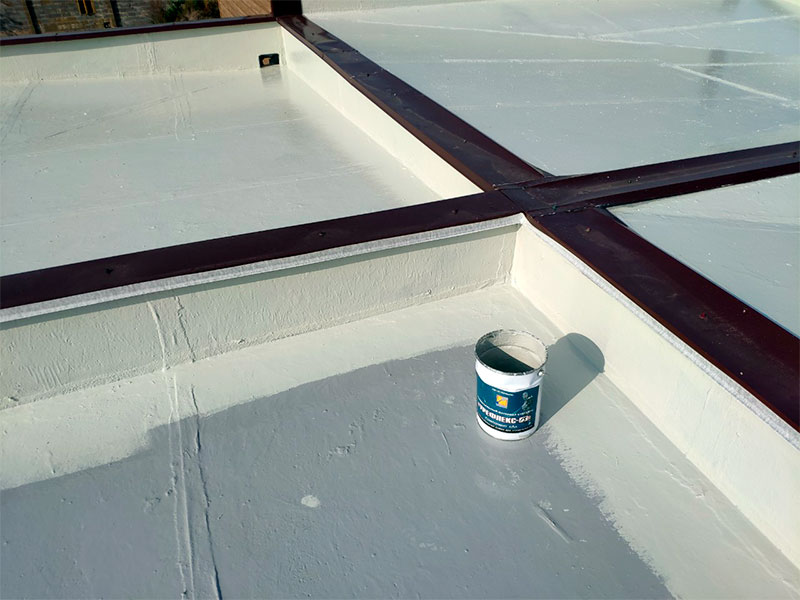

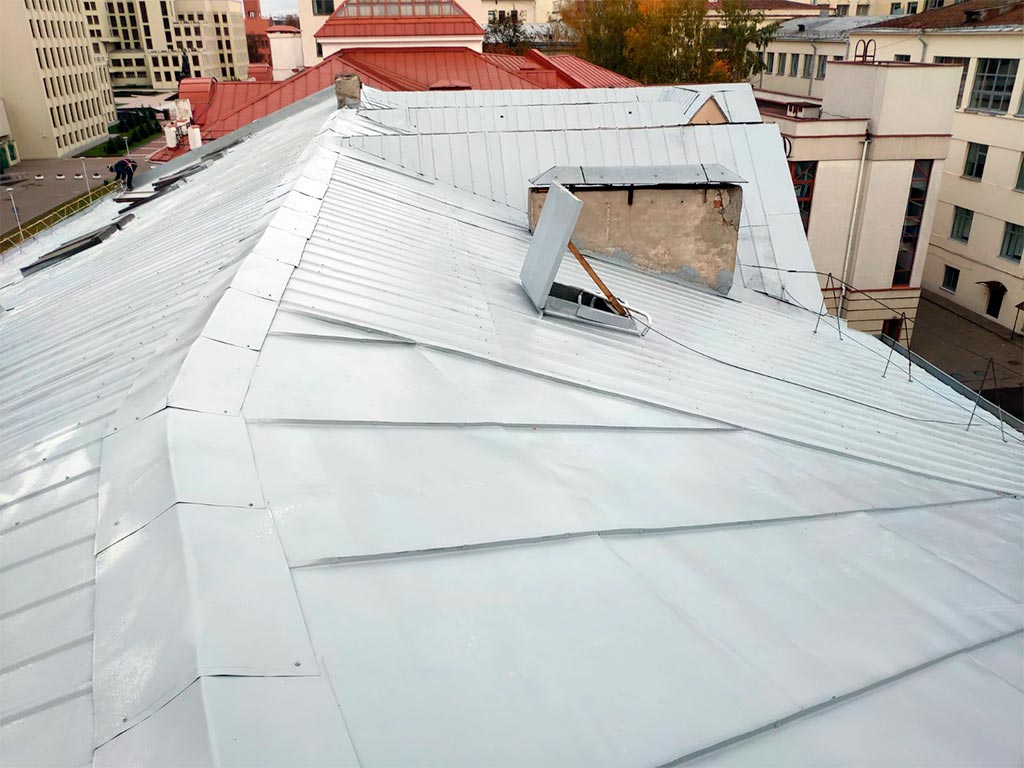

Способ нанесения: безвоздушное распыление, кисть, валик. Наносить только тонкими слоями, не допускать луж. Рекомендованный расход на один слой: 100-120 гр./кв.м. Следующий слой можно наносить после высыхания предыдущего. При необходимости материал можно разбавить ацетоном.
Работы следует производить при температуре не ниже +5 °С и как минимум на 3 градуса выше точки росы. Оптимальная температура материала находится в пределах +15 … +25 °С. Очистка инструмента: до отверждения – растворителем, после отверждения – механическим способом.
Пожароопасность
Двухкомпонентное покрытие «Урефлекс-13» содержит в своем составе растворители. При нанесении материала запрещается обращаться с открытым огнем, курить и производить работы с искрообразованием. Для ликвидации загорания следует применять углекислотный или порошковый огнетушитель, асбестовое полотно, кошму, песок.
Транспортировка и хранение
Транспортировка и хранение материала должны производиться в соответствие с ГОСТ 9980.5. Состав «Урефлекс-13» транспортируются всеми видами транспорта крытого типа, круглогодично. Увеличение вязкости материала при температурах ниже 0°C не приводит к дальнейшему изменению ее свойств и ухудшению качества. После транспортировки зимой перед применением материал должен быть выдержан 24 часа в тёплом помещении для возвращения к исходной вязкости. После вскрытия материал необходимо максимально защищать от воздуха и он должен быть полностью использован в течение 72 часов.
При хранении составы должны быть защищены от прямого воздействия солнечных лучей, нагревания и влаги, попадания инородных веществ. Хранить в герметично закрытой оригинальной таре производителя в сухом месте. При повреждении герметичности упаковки материал в течение нескольких дней приходит в негодность. Оптимальная температура хранения: +5…+25 °C.
Гарантийный срок хранения «Урефлекс-13» – 12 месяцев со дня изготовления в невскрытой оригинальной упаковке в сухом отапливаемом помещении. Истечение гарантийного срока хранения необязательно означает, что продукт больше не пригоден для использования.
